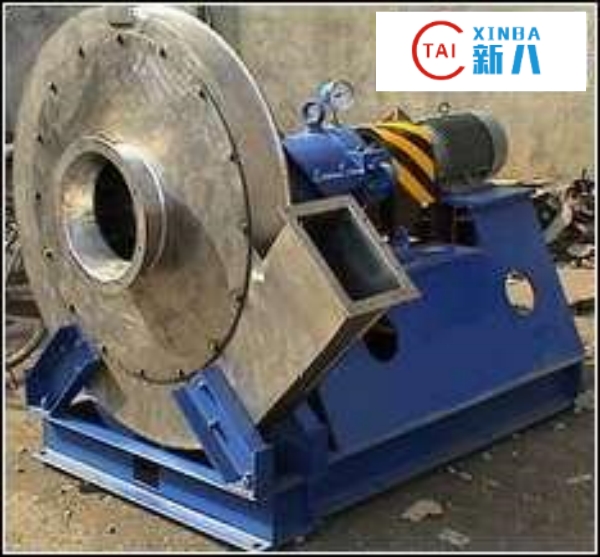

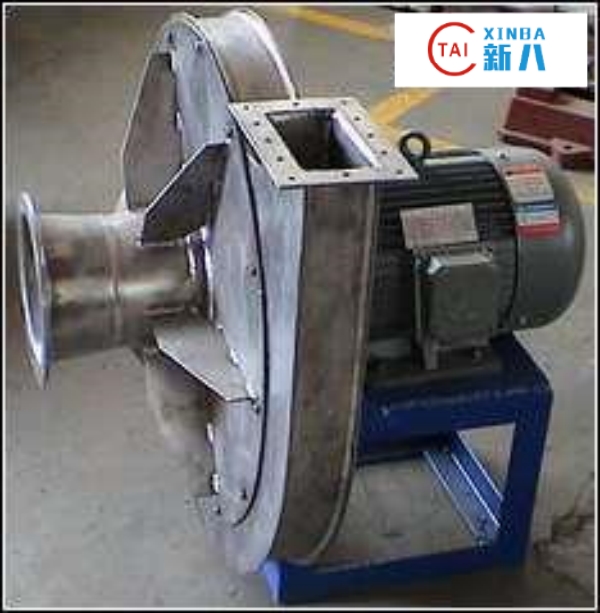

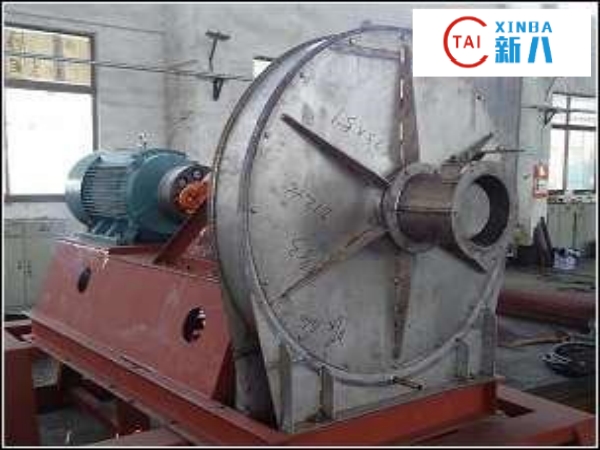

鈦風機是我公司的產品之一，鈦葉輪的材質有：純鈦（TA2）,鈦鉬鎳合金（TA10）和鈦鈀合金（TA9）.機殼的材質有：純鈦（TA2），鋼襯膠和鈦鋼復合材料。如果貴方考慮選購我公司生產的鈦風機，請您（技術參考）鈦風機選型數據表并填寫，傳真或郵件發給我公司，我公司根據此表選型和報價。
鈦風機選型數據表（1） 1.操作條件 | 1 | 氣體名稱： | 8 | 腐蝕介質： | 2 | 組份 |
|
|
|
|
|
| 9 | 平均分子量: | 3 | 分子量 |
|
|
|
|
|
| 10 | 相對濕度: % | 4 | VOL% |
|
|
|
|
|
| 11 | 氣體密度: Kg / m3 | 5 | 進口溫度(C): 正常 額定 | 12 | 進口壓力(KPa): 正常 額定 | 6 | 標準流量( m3/h ): 正常 額定 | 13 | 出口壓力(KPa): 正常 額定 | 7 | 進口流量( m3/h ): 正常 額定 | 14 | 靜壓頭(KPa): 正常 額定 | 2.現場條件 | 15 | 大氣壓(KPa): | 20 | 環境溫度(C): 正常 夏天 冬天 | 16 | 安裝位置: 室內 室外 濕熱帶 | 21 | 電氣等級 等級 等級 | 17 | 冷 卻 水 | 流量: m3/h | 22 | 儀表空氣 | 用量 m3/h | 18 | 壓力: 進水 回水 Mps.G | 23 | 溫度 C | 19 | 溫度: 進 出 C | 24 | 壓力 MPa.C | 3.風機性能 | 25 | 流量( m3/h ): 正常 額定 | 28 | 效率 % | 26 | 全壓(KPa): 正常 額定 | 29 | 轉速 r/min | 27. | 靜壓(KPa): 正常 額定 | 30 | 軸功率 kw | 4.結構 | 31 | 葉 輪 | 葉輪外徑： 正常 最大 閉式 半開式 開式 | 32 | 支承方式： 懸臂 雙支承 | 備注 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
鈦風機選型數據表（2） 4.結構(續) | 33 | 殼 體 | 支撐 腳底 中心線 | 45 | 旋向：(從驅向看) 順時針 逆時針 | 34 | 部分 排液 軸向 | 46 | 傳動方式： 直聯 三角皮帶 變速箱 | 35 | 開孔 排液 放空 檢查和清洗 | 47 | 軸封： 填料 機械密封 迷宮密封 | 36 | 葉輪及沖洗水要求： 沖洗 不沖洗 | 48 | 進口異葉： 有 無 | 37 | 接管 | D N (mm) | P N (MPa) | 方 位 | 49 | 調節量范圍%方式： 手動 氣動 | 38 | 進口 |
|
|
| 50 | 進口濾網： 有 無 制造廠供應 | 39 | 出口 |
|
|
| 51 | 底座： 風機驅動公用 風機驅動機分離 | 40 | 軸 承 | 徑向 滾動 滑動 | 52 | 冷卻： 軸承 軸封 | 41 | 止推 滾動 滑動 | 53 | 潤滑： 油 脂 牌號 | 42 | 消聲器： 有 無 制造廠供應 | 54 | 水冷夾套： 有 無 | 43 | 出口方位 | Roo | R90o | R180o | R270o | L0o | L90o | L180o | L270O | 44 | R45o | R135o | R225o | L315o | L45O | L135o | L225o | L315O | 5.材料 | 55 | 殼體： | 57 | 軸套： | 56 | 葉輪： | 58 | 軸封： | 6.驅動機 | 59 | 電 動 機 | 型號： 額定功率 |
| 汽輪機 | 60 | 電壓： 380V 相數 3相 單相 |
| 變速箱 | 61 | 轉速 r/min 防護等級 IP 絕緣等級 防爆等級 | 7.試驗和檢驗 | 64 | 靜平衡試驗 動平衡試驗 | 66 | 機械運行試驗 | 65 | 性能試驗 | 67 | 水壓試驗 | 備注： |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
鈦風機選型數據表（3） 8:其它 | 68 | 重量 | 風機 驅動機 底座 | 71 | 外形尺寸: 長 mm 寬 mm 高 mm | 69 | 傳動裝置 最大維修件 | 72 | 70 | Kg | 總計 | 73 | 9.供貨范圍 | 74 | 風機 驅動機 聯軸器&護罩 | 78 | 隨機 | 75 | 消聲器 進口導葉 | 79 |
| 76 | 進口慮網 皮帶裝置 | 80 |
| 77 | 地腳螺拴 底座 | 81 |
| 82 | 兩年操作備件內容 | 83 |
| 84 |
| 85 | 備注 |
|
|
|
|
|
|
|
|
|
|
| 版次 | 0 | 1 | 2 | 3 | 日期 |
| 日期 |
|
|
|
| 編制 |
| 設計 |
|
|
|
| 審核 |
| 校核 |
|
|
|
| 制造廠確認 | 審核 |
|
|
|
| 合同號 |
|
